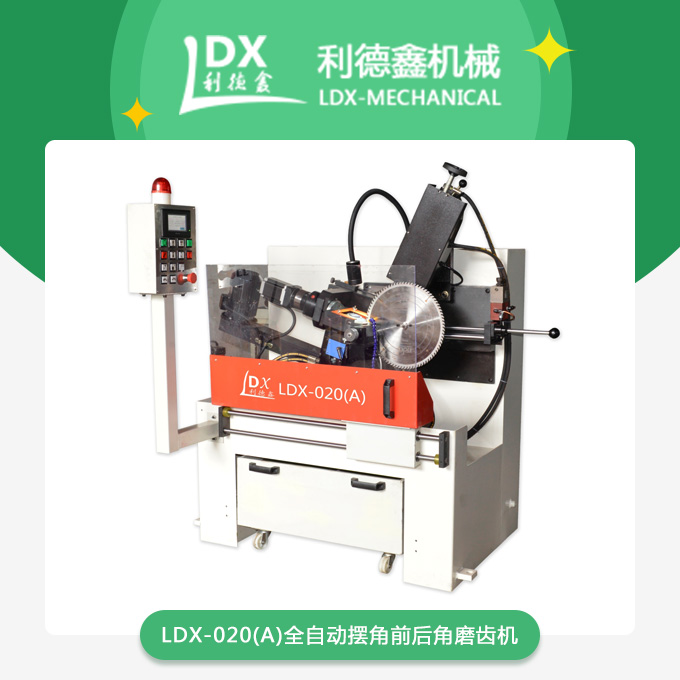

鋸片磨齒機冷卻器的改進

齒輪磨齒加工中冷卻效果占到很主要的作用，冷卻效果不良會產生磨削裂紋，直接影響到磨齒質量。公司現有部分磨齒機床原有冷卻器為鋼結構固定式，調節不方便，現通過購買萬向曲管組合替代現有的鋼結構的固定式冷卻方式，重新設計制作安裝接頭，實現冷卻器根據不同加工零件、不同位置進行任意角度、任意位置的調節。

通過改進冷卻方式，改善冷卻區域面積，減少了齒輪磨削燒傷及裂紋的產生，提高了磨削精度，避免因冷卻不良造成的齒面質量問題。改造過程相應也比較簡單，根據機床冷卻器實際安裝位置情況及萬向曲管組合的結構重新設計、制造安裝接頭，購買萬向曲管組合價格也很便宜，用很小的成本就可實現磨齒機冷卻方式的改進，提高磨齒質量。

鋸片磨齒機的工作原理與種類

1、鋸片磨齒機目前常用的方法有兩種：

一種用兩個同步電動機分別拖動砂輪主軸和工件主軸，用掛輪換置；一種用數控的方法，即在砂輪主軸上裝脈沖發生器，發出與主軸旋轉成正比的的脈沖，脈沖經數控系統調制后經伺服系統和伺服電動機驅動工件主軸，在工件主軸上裝反饋信號發生器。

2、鋸片磨齒機分度磨齒：這類磨齒機根據砂輪形狀又可分為蝶形砂輪型、大平面砂輪型和錐形砂輪型三種。它們都是利用齒條和齒輪的嚙合原理，用砂輪代替齒條來磨削齒輪。齒條的齒廓是直線，形狀簡單，易于保證砂輪的修整精度。加工時被切齒輪在想象中的齒條上滾動。每往復滾動一次，完成一個或兩個齒面的磨削。因此需多次分度才能磨完全部齒面。
